EXPERIMENTO DE TERMODINAMICA

MOTOR QUE FUNCIONA CON EL CALOR DE UNA TAZA DE CAFE

En 1816 un escocés llamado Robert Stirling, patentó un motor que funcionaba con aire caliente.

Destronado por el motor de combustión interna fue relagado al olvido, pero luego se fueron usando en naves espaciales.

Una de las cosas más sorprendentes de este tipo de motor es que usa cualquier fuente de calor. Hoy se está tratando de usar las fuentes termales de calor como los geiseres pero sin muchos resultados.

Este pequeño motor Stirling puede extraer la energía contenida en un poco de agua y se lo construye usando materiales muy caseros.


El motor que presentamos se ha colocado sobre una taza de café y la parte superior se enfría con un trozo de hielo. Puede funcionar por unos 30 minutos. la velocidad De funcionamiento varía entre 170 rpm, después de haberlo colocado sobre la taza, hasta los 25 rpm al final cuando se enfría el agua.



Ddescripcion General

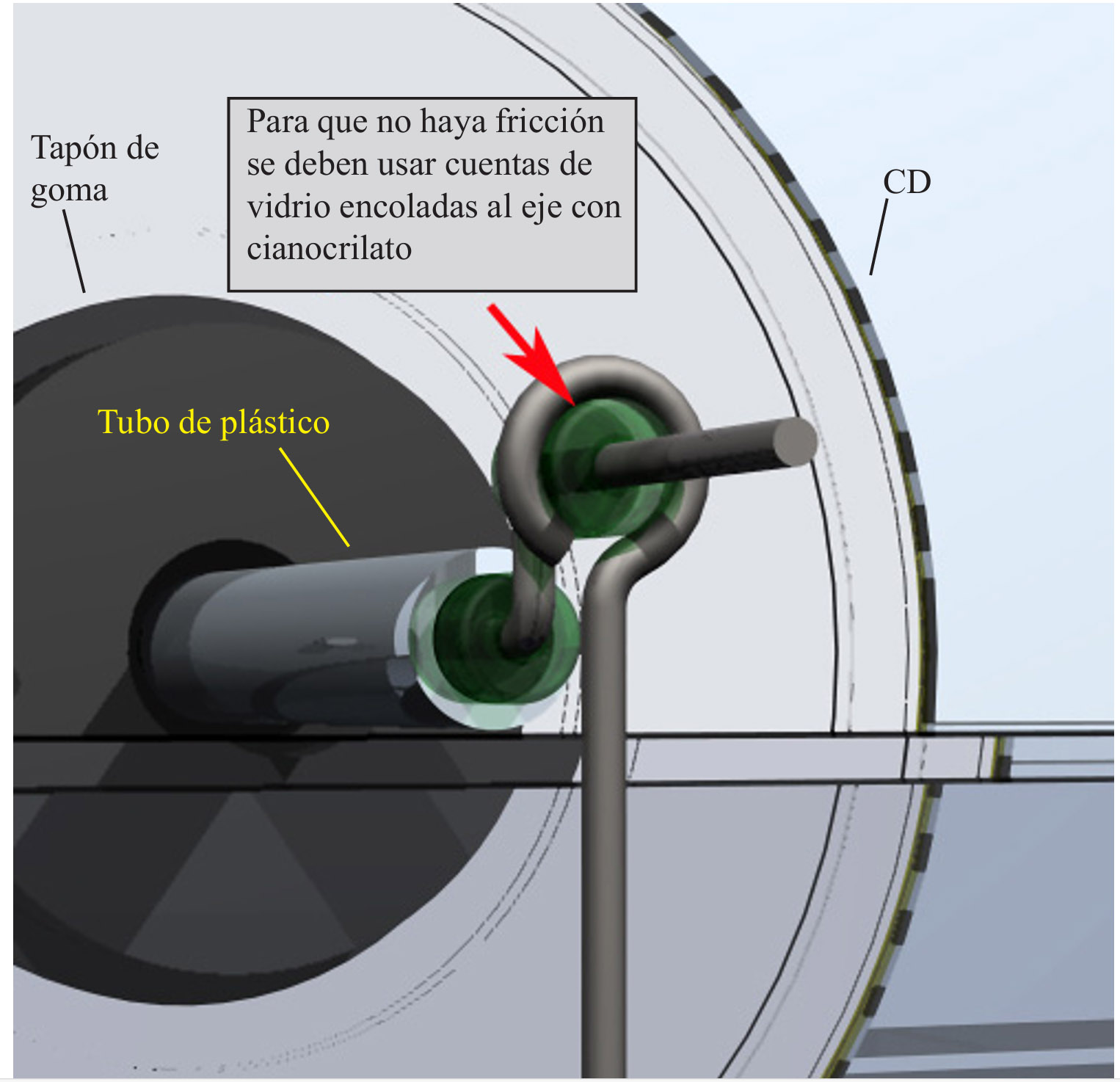

Detalles

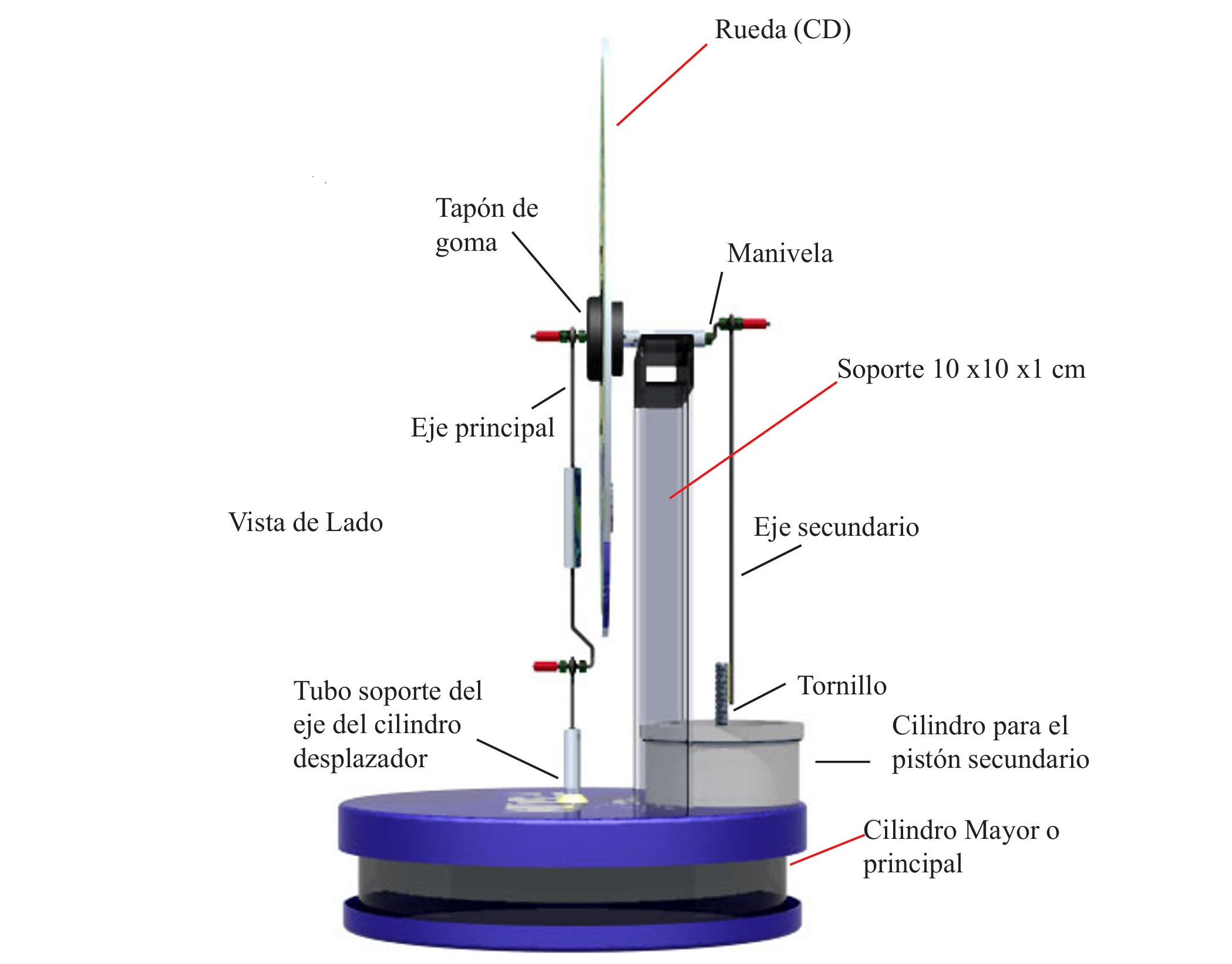

Vista lateral
Vista de frente

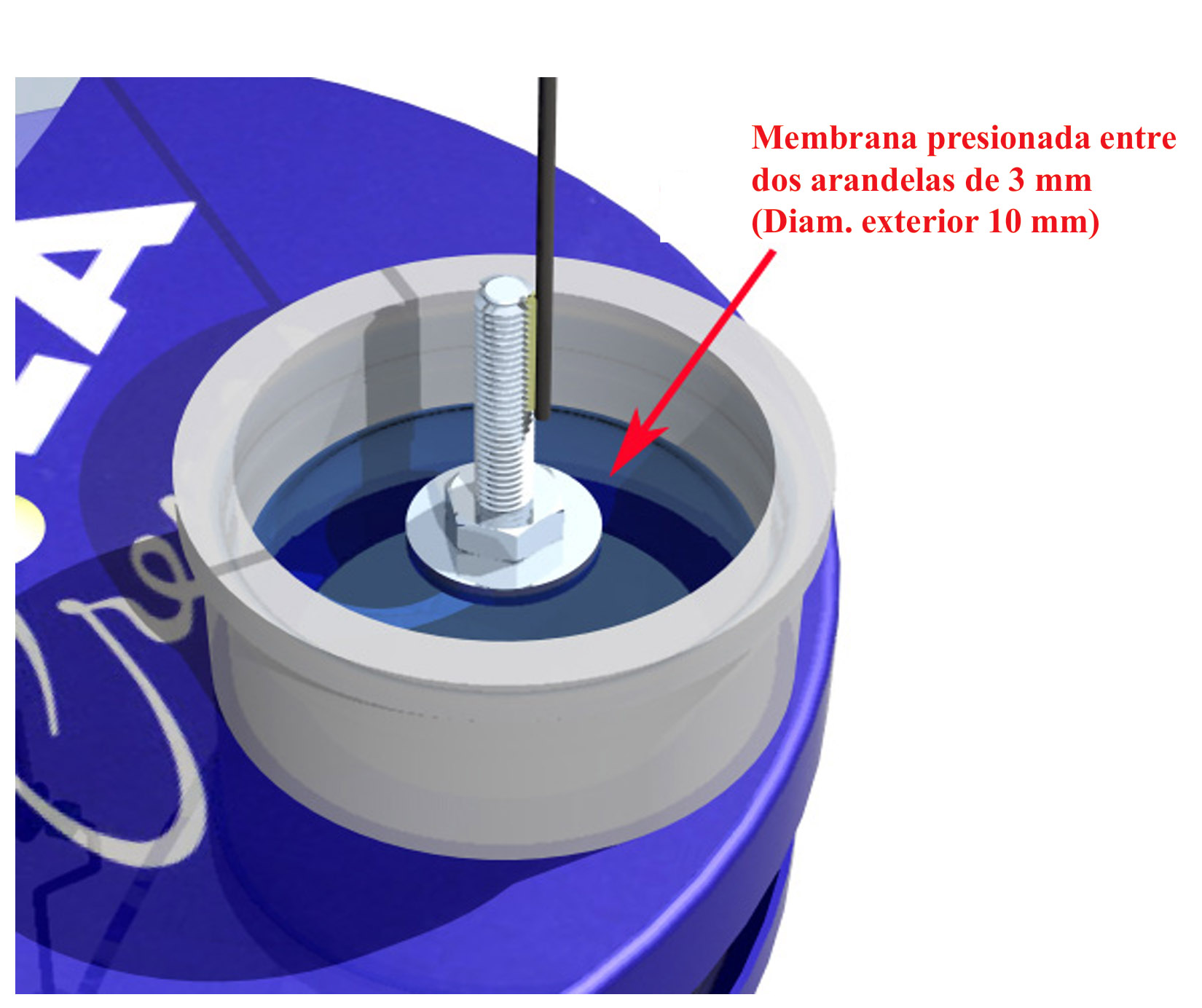

Detalle del piston
piston

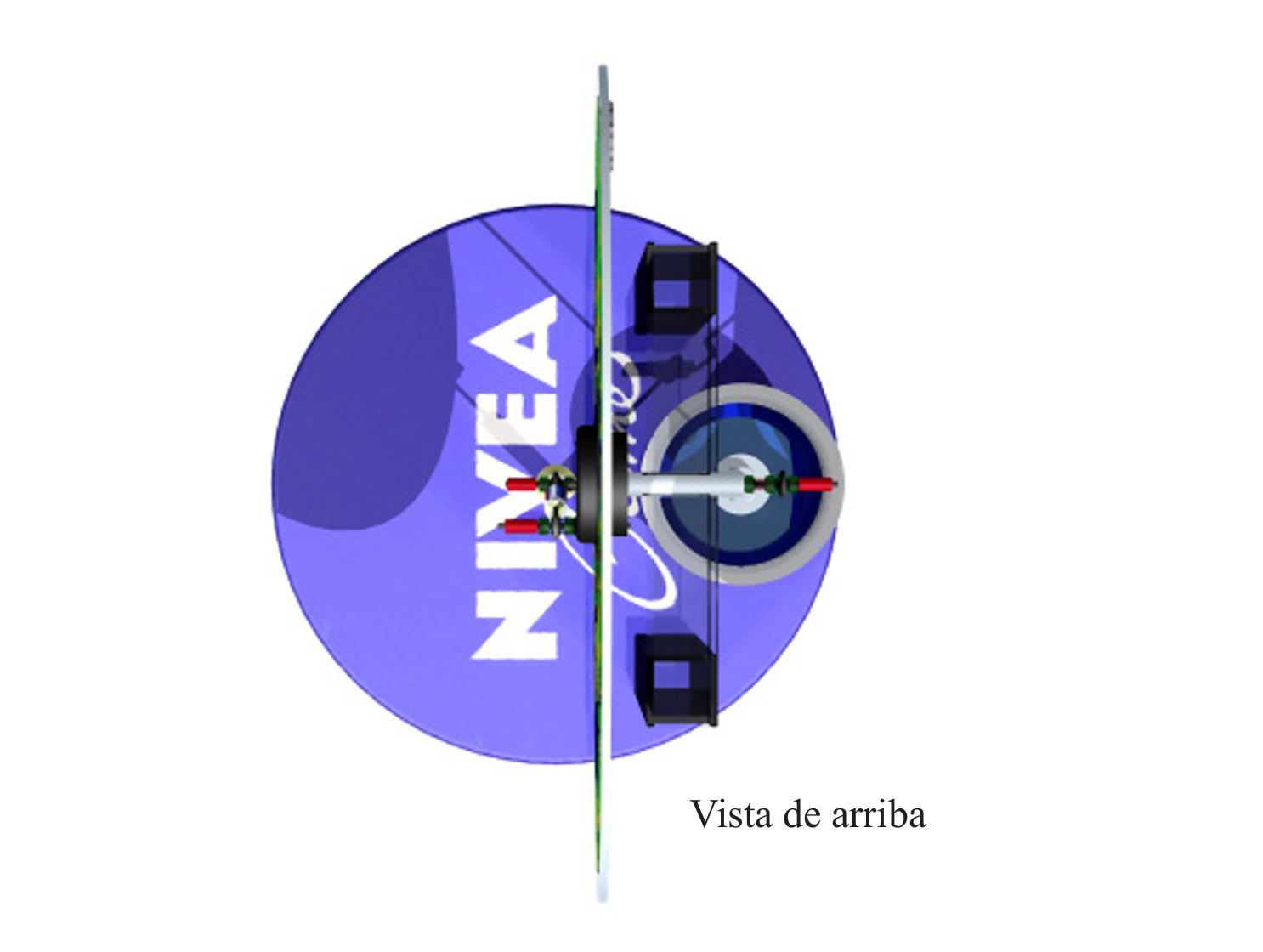

Vista de arriba

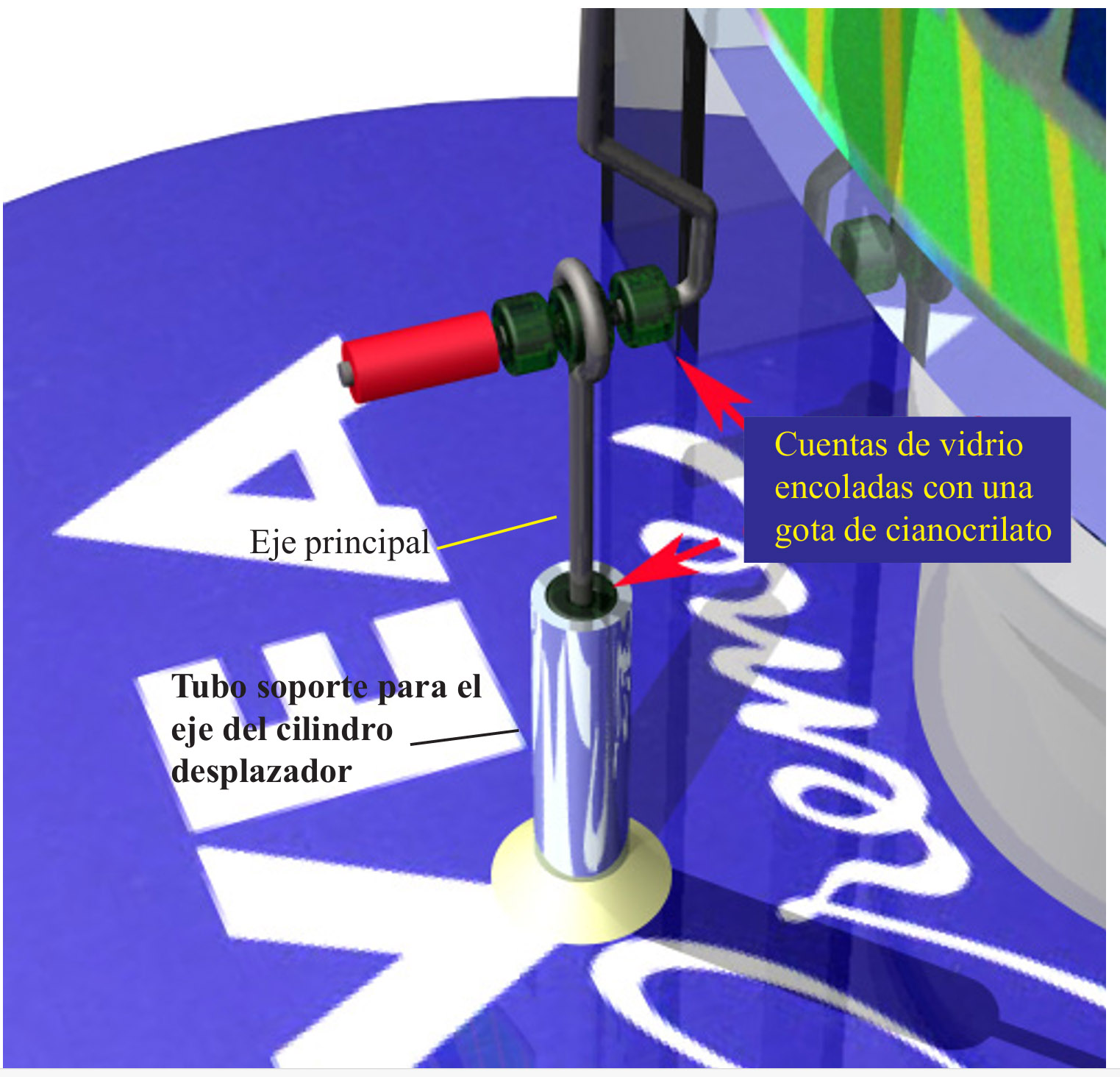

Base del piston
Desplazador



Materiales

- La caja es de una lata grande de crema para la cara .
- Las paredes son de botella de soda de plástico transparente de 1,5 litros. La altura de las paredes es de 24 mm de alto.
- Soporte para el cubo de hielo, una caja de aluminio (de dulces)
- Piston dentro del cilindro grande (caja de crema); un trozo de poliestireno expandido (o plastoform) de unos 10 mm de grosor.
- El cilindro: tubo para película de 24 x 36 (transparente)
- El piston del motor: un trozo de goma de un guante de goma.
- Los ejes, etc. son de alambre de pianoo de Ř 0.8
- Soportes para los ejes, etc tubos de bronce de 2.5 int
- Otros: tornillos,cuentas de vidrio Ř ext. 2.3 - pegamento de cianoacrilato (pega loca) y pegamento de silicona.
- Para la rueda se usa un Cd descartado..


Planos y detalles de construcción
Planos.pdf - Detalles abajo

Vista explotada
