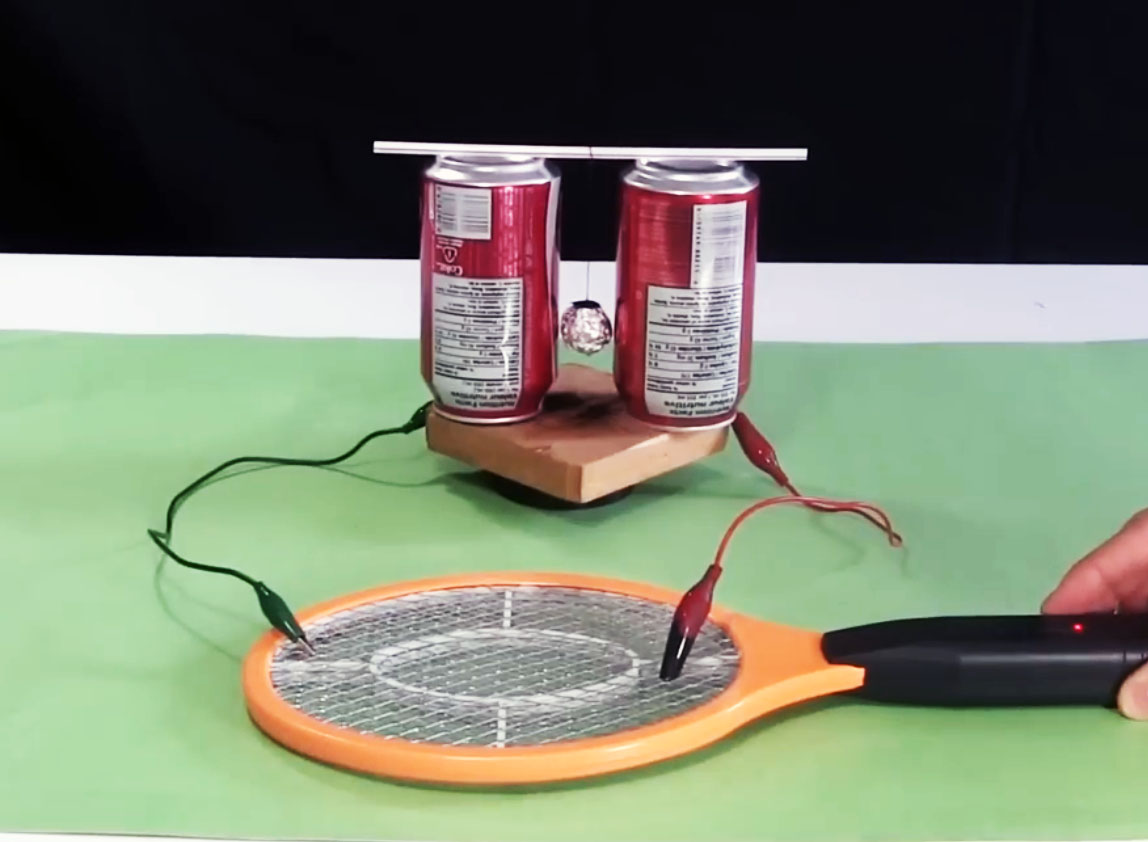

CAMPANAS DE FRANKLIN CON MATAMOSCA
Las campanas de Franklin son una demostración temprana de carga eléctrica diseñada para funcionar con una jarra de Leyden o un pararrayos. Las campanas de Franklin son sólo un indicador cualitativo de la carga eléctrica y se utilizaron para demostraciones simples más que para investigaciones. Las campanas son una adaptación del primer dispositivo que convertía la energía eléctrica en energía mecánica en forma de movimiento mecánico continuo, en este caso, el movimiento de un badajo de ida y vuelta entre dos campanas con cargas opuestas.
Las campanas de Franklin recibieron su nombre de Benjamin Franklin, uno de los primeros en adoptarlas y que las utilizó durante sus experimentos con la electricidad. Su predecesor fue inventado por el inventor escocés Andrew Gordon , profesor de Filosofía Natural en la Universidad de Erfurt , Alemania . En 1742 inventó un dispositivo conocido como "campanas eléctricas", que fue ampliamente descrito en los libros de texto de electricidad. Franklin aprovechó la idea de Gordon conectando una campana a su pararrayos puntiagudo , sujeto a una chimenea, y una segunda campana al suelo.
Cómo se hace

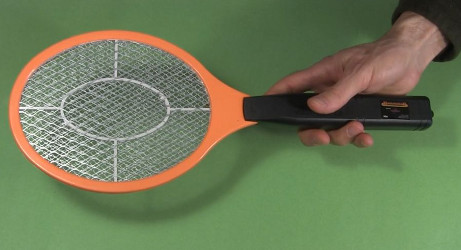

Los matamoscas eléctricos (también conocidos como raquetas exterminadoras) son una forma fácil y económica de obtener una fuente de alimentación de alto voltaje para algunos experimentos divertidos. He usado uno para alimentar la campana de Franklin y también para hacer chispas.

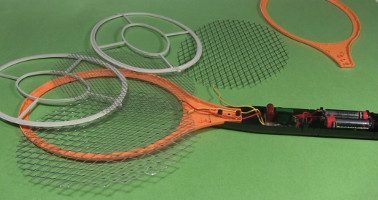

La foto de arriba muestra que la parte redonda consta de tres mallas, espaciadas. Las dos mallas exteriores están conectadas eléctricamente entre sí, pero hay un alto voltaje entre las mallas exteriores y la malla intermedia. Si una mosca se mete entre estas mallas mientras el matamoscas eléctrico está encendido, una chispa la golpea y la mata.

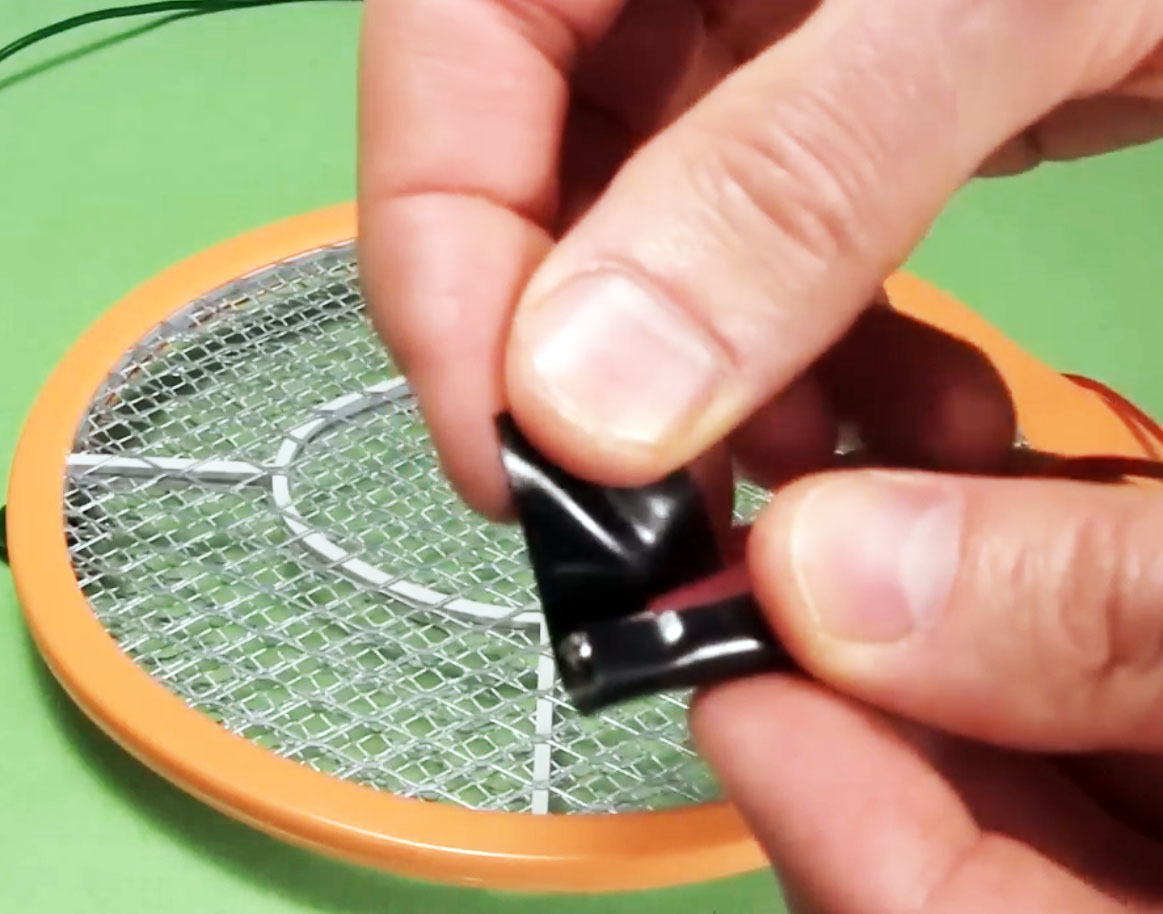

Para poder aprovechar el alto voltaje que produce, tenemos que tomar un clip quijada de caimán y aislarlo, como se ve en la foto de arriba

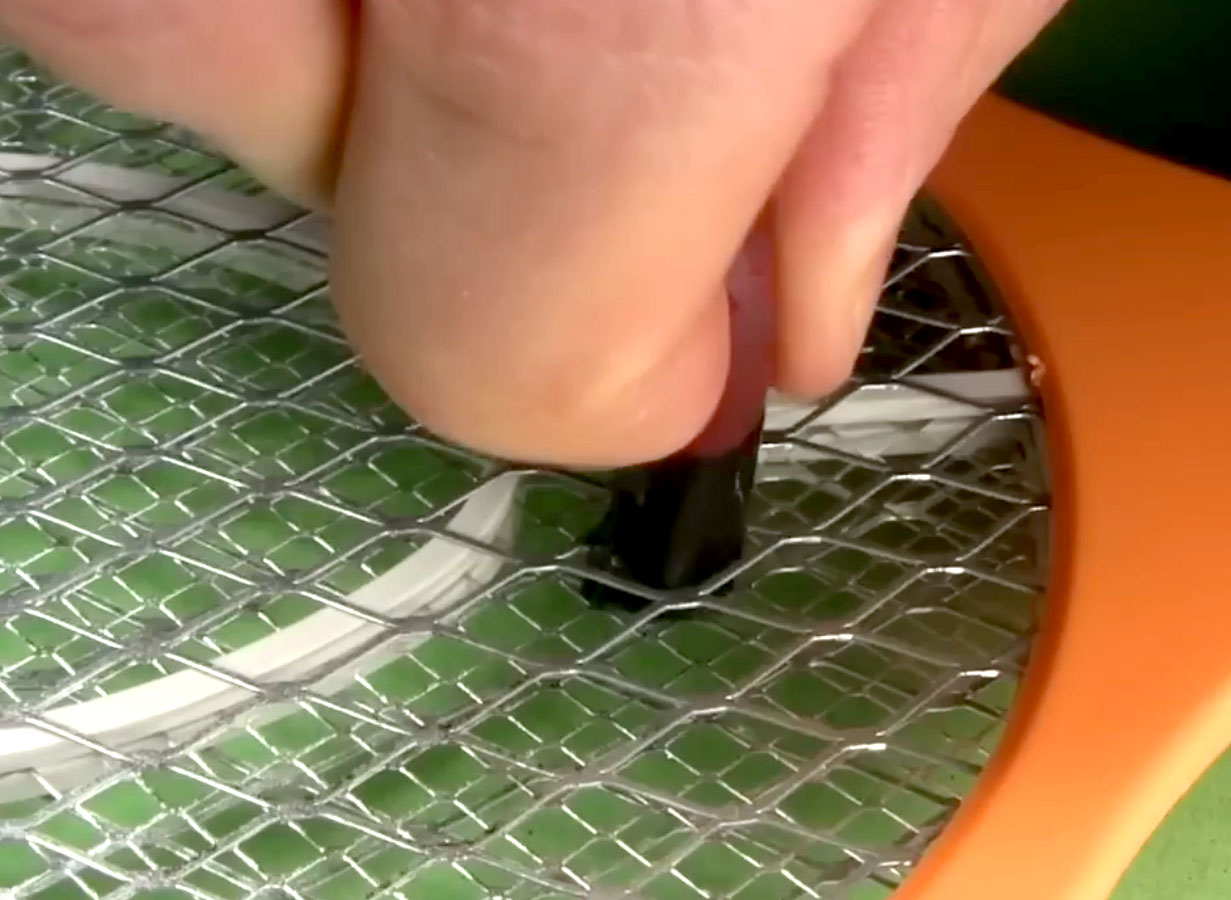

Introducimos el clip quijada de caimán a la malla del medio paratener un polo.
Sujetamos el otro polo en la malla exterior del matamoscas y el polo del medio de la malla en la forma en que se ve en la foto de arriba.
Para ver el procedimiento de construcción de todo el aparato, podemos ver este enlace:Campanas de Franklin, se hacen funcionar con un monitor de tv antiguo.
Otros experimentos en la misma categoría
Auto a VaporFísica
Auto PotencialFísica
Flor Cambia ColorQuímica
Buzo CartesianoFísica
MicroscopioBiología
TEORIA
La investigación científica de los fenómenos de los rayos se origina con Benjamín Franklin . Acumuló evidencia analógica que favorecía la suposición de que el rayo debía ser una descarga eléctrica a gran escala. A mediados del siglo XVIII, los rayos eran un problema grave para los edificios y estructuras, provocando daños y, en ocasiones, incluso incendios. Franklin se propuso comprender la naturaleza de los rayos y encontrar formas de proteger los edificios de sus efectos destructivos. Comenzó sus investigaciones observando cómo los rayos afectaban a varios tipos de edificios. Se dio cuenta de que algunos edificios eran más vulnerables a los rayos que otros y que los edificios con techos puntiagudos tenían más probabilidades de ser alcanzados que aquellos con techos planos. También observó que los rayos parecían seguir caminos conductores, como varillas o alambres de metal, y que estos caminos podrían usarse para desviar los rayos lejos de los edificios.
Las campanas constan de un soporte de metal con un travesaño del que cuelgan tres campanas. Las dos campanas exteriores cuelgan de cadenas metálicas conductoras , mientras que la campana central cuelga de un hilo no conductor. En los espacios entre estas campanas cuelgan dos badajos de metal, pequeños péndulos, sobre hilos no conductores. De la campana central cuelga una corta cadena metálica. El sistema de funcionamiento del reloj Franklin considera que la fuerza electrostática generada por un campo eléctrico se utiliza para mover los péndulos que golpean dos campanas metálicas. [10] [11]Las campanas de Franklin utilizan una varilla de metal como pararrayos para atraer corriente. Una campana está conectada al pararrayos y la otra campana está conectada al suelo. Un ariete de metal está suspendido entre las dos campanas mediante un cable aislado. Las nubes cargadas negativamente antes de la tormenta hacen que el pararrayos tenga carga negativa y también que la campana conectada a él tenga carga negativa. La bola de metal es atraída y choca contra la campana completamente cargada. Cuando la pelota golpee la primera campana, se cargará con el mismo potencial y por tanto será repelida nuevamente. Dado que la campana opuesta tiene carga inversa, esto también atraerá la pelota hacia ella. Cuando la bola golpea la segunda campana, la carga se transfiere y se repite el proceso hasta que las cargas se equilibran nuevamente.LIBRO DE ENERGIAS ALTERNATIVAS
